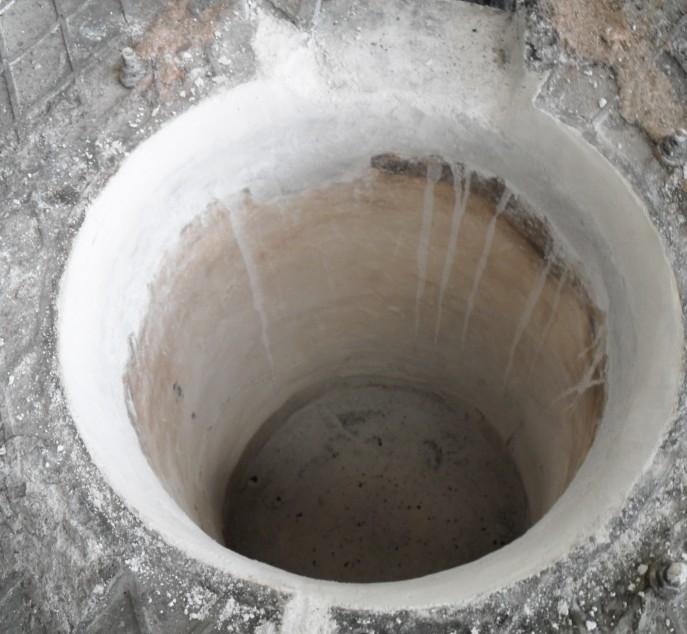

1、鋼包永久層澆注料：
隨著轉(zhuǎn)爐、電爐的發(fā)展、連鑄比率的增加和爐外精煉的普及和擴大，致使鋼包處于容量大、鋼種多、溫度高、時間長等日益苛刻的使用條件下，因此急需選用改進型鋼包永久層用自流澆注料，河南銳石耐火材料有限公司在進行市場充分調(diào)研的基礎(chǔ)上，在2001年批量生產(chǎn)該系列澆注料，以滿足鋼廠進一步降低生產(chǎn)成本，提高使用壽命的要求。其理化性能如下：常溫耐壓強度≥50Mpa，導(dǎo)熱原數(shù)≤1.06w/m.k高溫（1400°Cx3h）耐壓強度46Mpa、氣孔率18%，體積密度2.70g/cm3使用壽命提高3倍，耐火材料單耗降低40%，費用減少30%，減輕勞動強度，改善工作環(huán)境，推廣前景十分廣闊。
應(yīng)用范圍
生產(chǎn)流程
技術(shù)參數(shù)
鋼包澆注料：產(chǎn)品理化性能如下
鋼包澆注料是在低水泥澆注料的基礎(chǔ)上，采用超微粉技術(shù)、優(yōu)良結(jié)合劑和高效外加劑，在材料基本理論指導(dǎo)下，根據(jù)各類鋼包的使用和操作條件的不同，科學制定配方，精密調(diào)配粒度組成，合理選擇結(jié)合劑和外加劑配置而成。
|
牌 號
性 能 指 標
|
剛玉尖
晶石質(zhì)
|
高純鋁
鎂質(zhì)
|
礬土尖
晶石質(zhì)
|
鋁鎂質(zhì)
|
|
|
jk-G1
|
jk-G2
|
jk-G3
|
jk-G5
|
||
|
化學成分
（%）≥
|
Al2O3
|
90
|
90
|
70
|
75
|
|
MgO
|
5
|
5
|
12
|
8
|
|
|
抗折強度
（MPa）
≥
|
110℃×24h
|
5
|
5
|
5
|
5
|
|
1100℃×3h
|
7
|
7
|
6
|
6
|
|
|
1500℃×3h
|
12
|
12
|
9
|
10
|
|
|
耐壓強度
（MPa）
≥
|
110℃×24h
|
40
|
40
|
40
|
40
|
|
1100℃×3h
|
55
|
55
|
50
|
50
|
|
|
1500℃×3h
|
95
|
95
|
80
|
80
|
|
|
線變化
（%）
|
1500℃×3h
|
0～1.2
|
0～1.0
|
0～1.1
|
0～1.0
|
|
110℃體積密度（g/cm3），≥
|
3.00
|
3.05
|
2.85
|
2.70
|
|
|
用 途
|
大型鋼包澆注
料及預(yù)制件
|
中小型鋼包澆注料
|
|||
