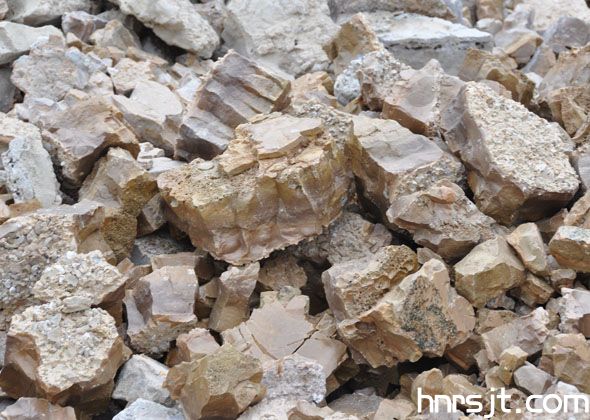

電熔鋁酸鈣又叫預熔精煉渣或預熔型鋁鈣渣，在國外早已成熟應用，如韓國、日本、歐美等發達國家。銳石公司生產的電熔鋁酸鈣化學成分均勻、熔點低,熔化速度快，可縮短冶煉時間； 不含氟、不侵蝕爐襯和鋼包； 結構致密、不吸水、便于儲運倉貯；由于物相穩定，成渣快，可減少對鋼鐵廠粉塵污染，全面穩定精煉工藝； 不含氫、氮、碳等雜質，有利于提高鋼材品質。經用戶使用證實,本廠電熔鋁酸鈣產品使用穩定性隨時間的曲線函數幾乎成一條直線。避免了中低檔產品（燒結品、沖天爐生產品）波浪狀、鋸齒狀曲線函數給冶金生產帶來的諸多不適應現象。
另外，我們還可根據用戶要求的化學成分組織批量生產，并為用戶保密。
[使用方法]
以脫氧為主時，出鋼前直接加入包底；加入量由終點鋼水含碳量而定，一般按4-6kg/1000kg鋼配加；出鋼前1/4時，接常規加入錳鐵、硅鐵、鋁；出鋼后碳結構鋼接常規加入錳、硅鐵，不用加其它合金、鋁喂線，包內鋼水只需吹氬精煉；使用該產品脫氧，增炭劑（碳化硅）用量可減少30-50%
以脫硫為主時，包底預先加入使用量的確良1/3，但必須加在包底鋼流沖擊位置上；隨鋼水流出，邊加入2/3量；使用量6-8kg/1000kg鋼，視鋼水原始硫含量和使用效果確定。
應用范圍
主要用于LF爐、平爐、轉爐鋼包精煉時,脫去鋼水中的硫、氧等不純物，降低鋼中的有害元素及雜質的含量，適用于普碳鋼、高碳鋼、高、低合金鋼。
生產流程
 |
 |

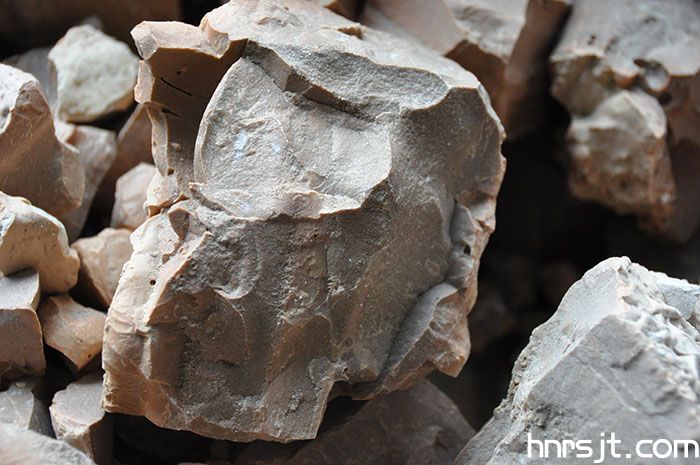

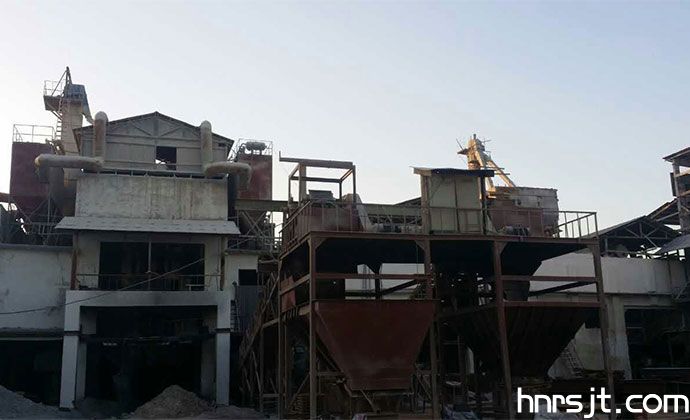

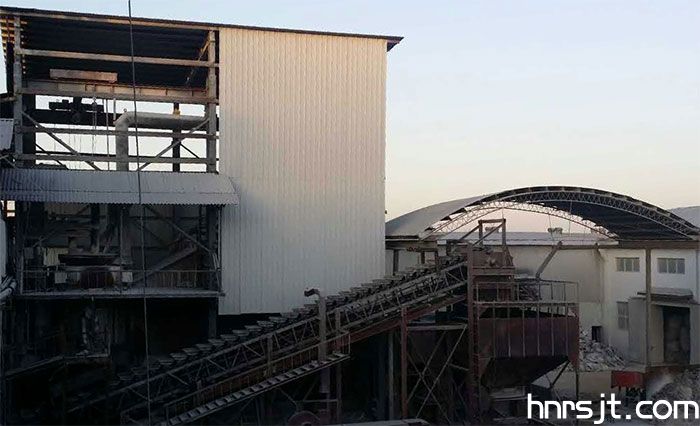

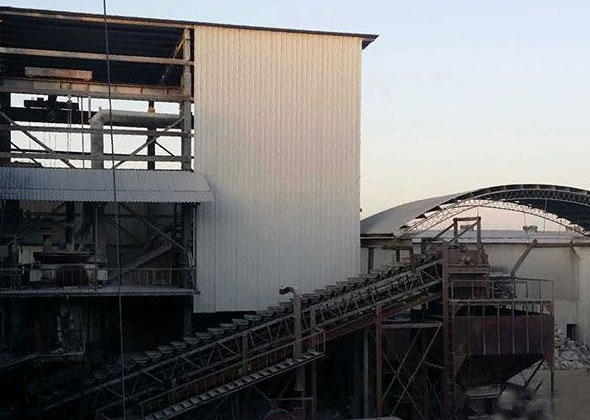

| 電熔鋁酸鈣產線 | 電熔鋁酸鈣塊 |
 |
 |

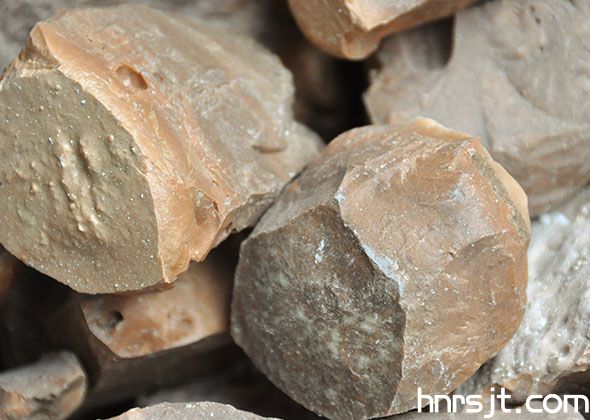

| 電熔鋁酸鈣產品 | 包裝 |
技術參數
銳石牌電熔鋁酸鈣理化指標：
|
規格 |
理化指標(%) | |||||
| CaO | Al2O3 | SiO2 | Fe2O3 | TiO2 | MgO | |
| A型 | 53-59 | 30-38 | ≤4.0 | ≤2.5 | ≤3.0 | ≤2.0 |
| B型 | 50-56 | 35-44 | ≤4.0 | ≤2.5 | ≤3.0 | ≤2.0 |
| C型 | 47-53 | 41-45 | ≤4.0 | ≤2.5 | ≤3.0 | ≤2.0 |
| D型 | 60-65 | 27-33 | ≤5.0 | ≤2.5 | ≤3.0 | ≤2.0 |
| E型 | 67-72 | 23-27 | ≤5.0 | ≤2.5 | ≤3.0 | ≤2.0 |
